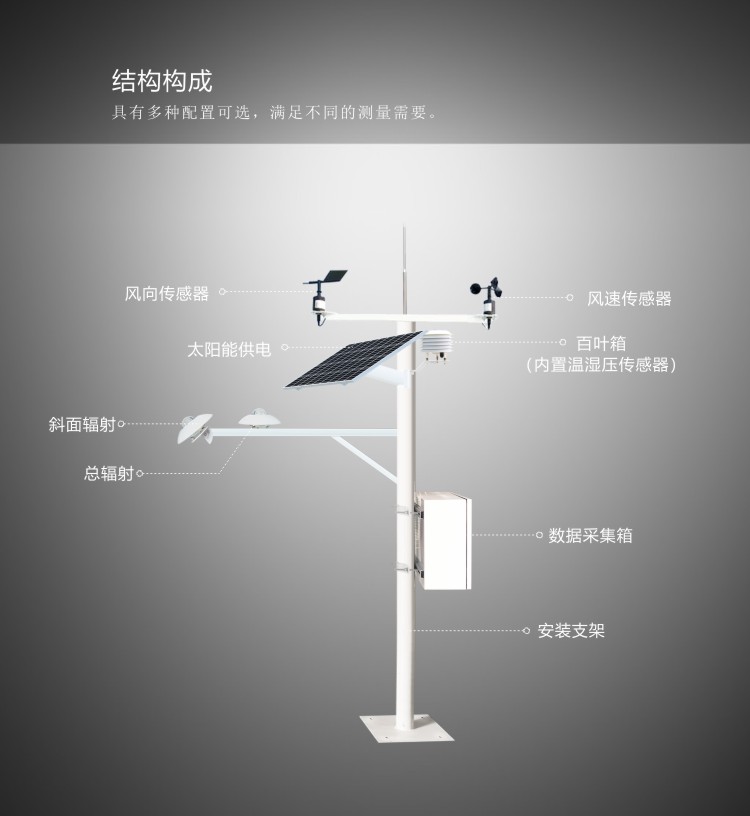

FY-SQ100型光伏電站環境監測系統，是按照氣象WMO組織氣象觀測標準設計，可觀測的環境輻射要素有：環境溫度、濕度、氣壓、組件溫度、風速、風向、傾斜總輻射、日照時數、水平總輻射、太陽直接輻射、太陽散射輻射等指標。具有性能穩定，檢測精度高，完全自動化監測等特點，可滿足光伏電站環境氣象監測、太陽輻射監測等相關要求。
功能特點
●系統具有標準通訊接口可與微機連接實現數據下載，既可用微機實時監測數據，又可獨立運行顯示，存儲輻射環境要素值；

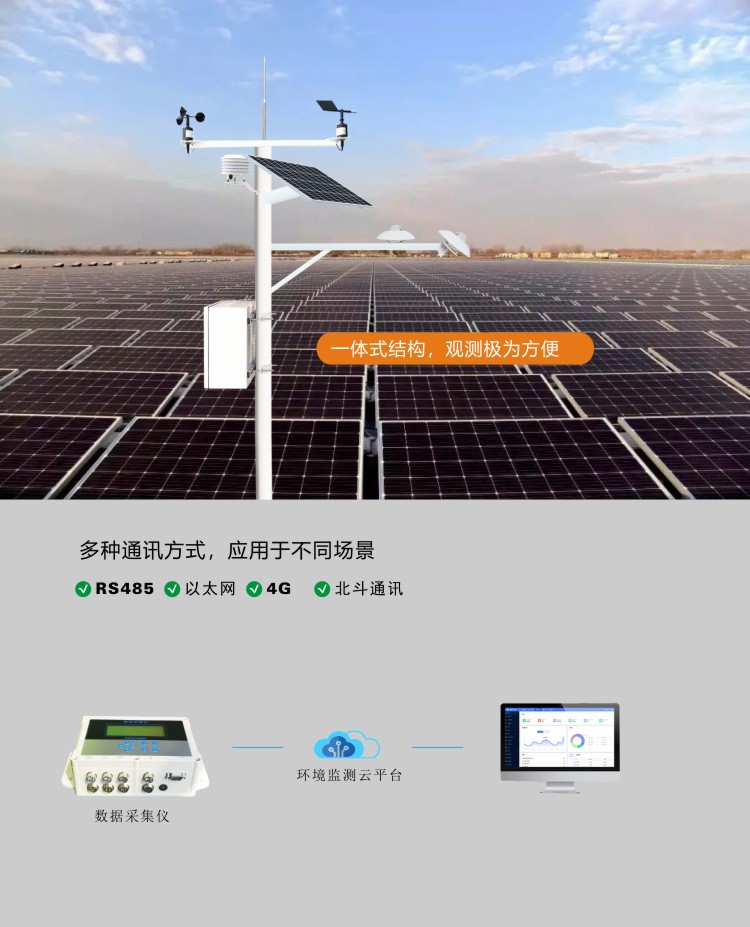

●標準RS232/485/USB通訊功能，支持標準MODBUS通訊協議，可以通過有線 連接、局域網連接、光纖連接、GPRS移動通訊、數傳電臺、等多種通訊方式與光伏氣象站接收服務器組成氣象監測系統；

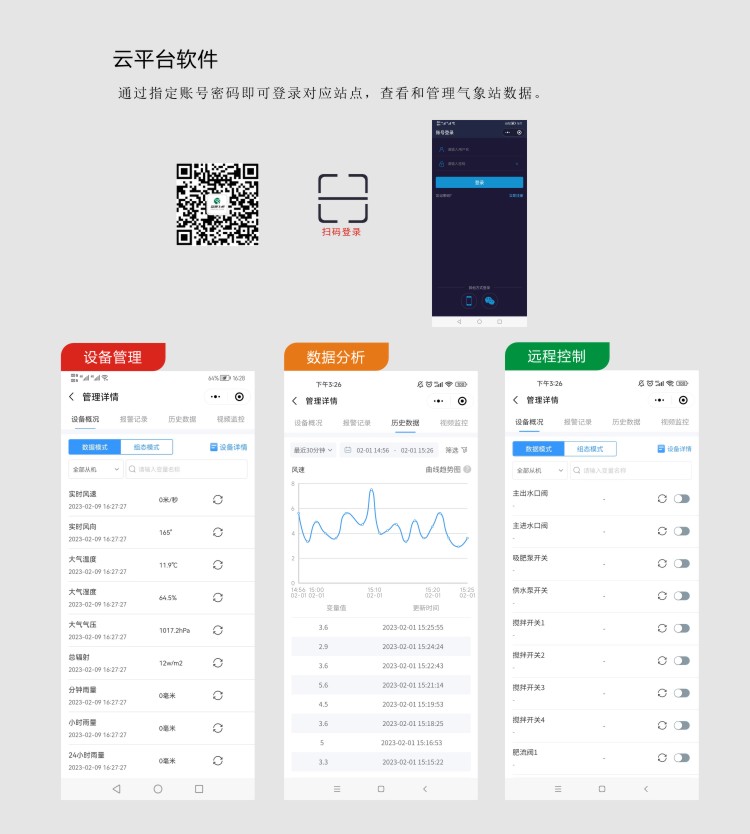

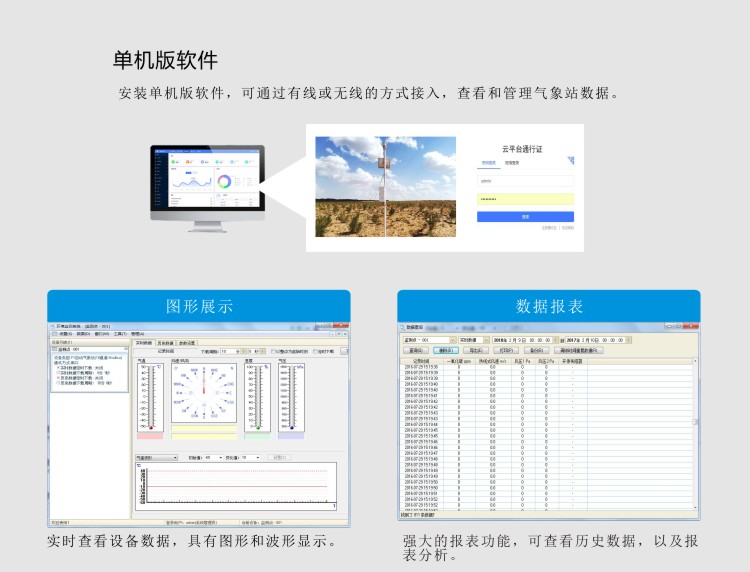

●管理軟件可實時顯示各路數據，數據自動存儲（存儲時間可以設定），與打印機相連自動打印存儲數據，數據存儲量達十年以上，數據存儲格式為EXCEL標準格式可供其它軟件調用；
●光伏電站環境監測站數據采集器采用高性能微處理器為主控CPU，大容量數據存 儲器，可連續存儲整點數據一年以上，工業控制標準設計，便攜式防振結構，大屏幕漢字圖形液晶顯示屏，輕觸薄膜按鍵。適合在惡劣工業環境使用。具有停電保護功能，當交流電停電后，由充電電池供電，可維持72小時以上；
●觀測要素可以根據用戶需求靈活調整和增減；
●可靠的三防設計，防護級別達到IP65級，完善的防雷擊、抗干擾等保護措施；
●工作環境：溫度：-50～80℃，濕度：100％，抗風等級：≤75m/s；
技術參數
|
測量要素 |
測量范圍 |
分辨率 |
準確度 |
|
大氣溫度 |
-40～50℃ |
0.1℃ |
±0.2℃ |
|
相對濕度 |
0～100％RH |
0.1％RH |
±3％RH |
|
氣壓 |
0～1100hPa |
0.1 hPa |
±0.3 hPa |
|
風速 |
0～70m/s |
0.1m/s |
±0.5m/s |
|
風向 |
0～360° |
1° |
±3° |
|
雨量 |
0～999.9mm |
0.3mm |
±4% |
|
總輻射 |
0～2000W/m2 |
1W/m2 |
±5% |
|
散射輻射 |
0～2000W/m2 |
1W/m2 |
±5% |
|
直接輻射 |
0～2000W/m2 |
1W/m2 |
±5% |
|
斜面輻射 |
0～2000W/m2 |
1W/m2 |
±5% |
|
組件溫度 |
-40～150℃ |
0.1℃ |
±0.5℃ |
|
擴展顯示 |
日照時數、海拔、經緯度等 |
||
|
數據顯示 |
液晶屏 |
||
|
安裝支架 |
鍍鋅管支架 |
||
|
通訊接口 |
RS485或4G等可選配 |
||
|
存儲容量 |
4Mbit |
||
|
供電方式 |
太陽能或市電可選配 |
||
|
工作電壓 |
12V（最大電流2A） |
||
|
平均功耗 |
約12W |
||
|
工作環境 |
-40C~80℃；5%RH~95% |
||
