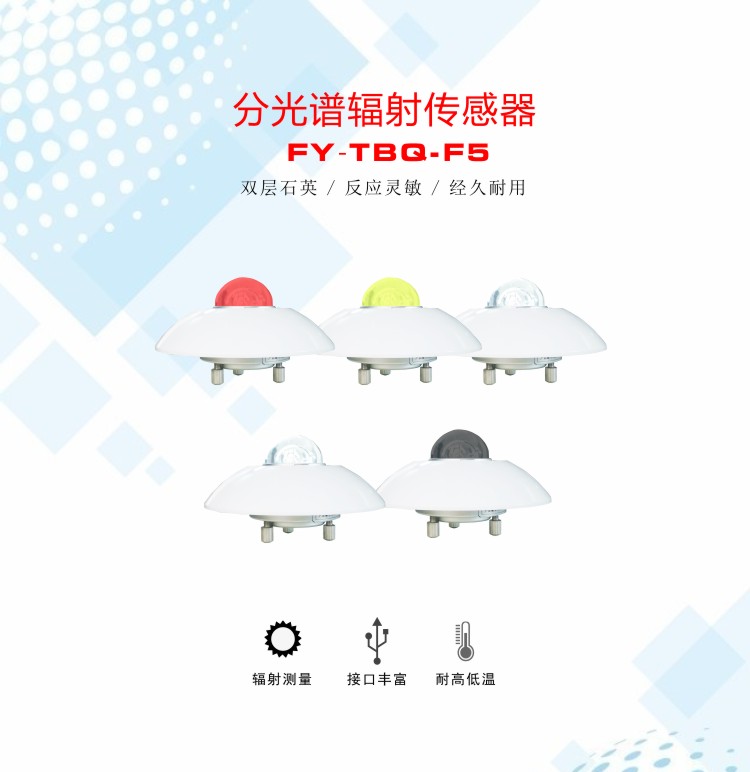

產品名稱： | 分光譜輻射表 |
| 別名： | 分光譜輻射表 | |
| 產品型號： | FY-TBQ-F5 | |
| 生產供應商： | 武漢富源飛科電子科技有限責任公司 | |
| 在線咨詢： |
|
產品概述

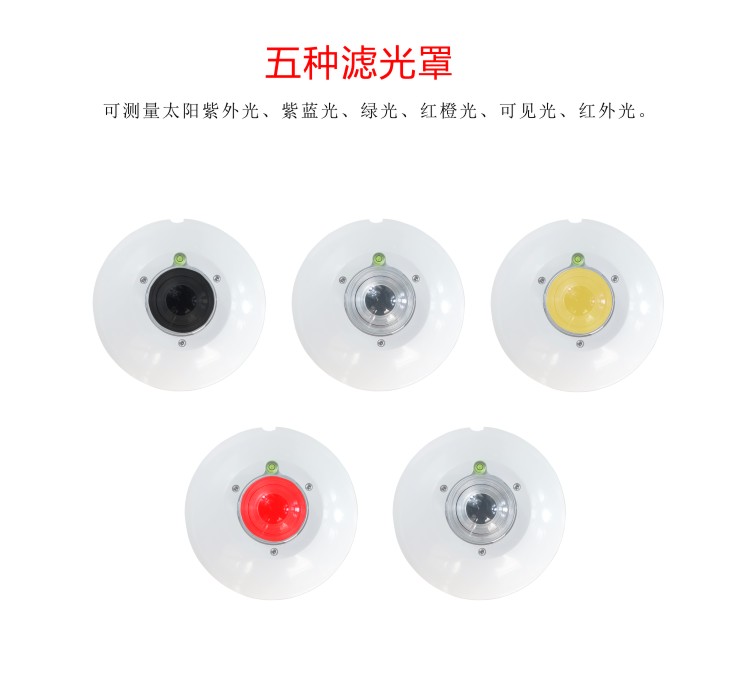

FY-TBQ-F5分光譜輻射表可選擇WB280、JB400、CB500、RB600、HB700五種濾光罩，組合使用測量出總輻射、紫外、可見光、紅外輻射。應用于紫外線預報、農業氣象、植物生理研究、太陽能利用、海洋考察、建筑材料老化及大氣污染等領域。分光譜輻射表可廣泛應用于紫外線強度預報、農業氣象、植物生理研究、太陽能利用、海洋考察、建筑材料老化及大氣污染等科學研究。
產品特點
●符合WMO世界氣象組織規范(CIMO Guide)
●適用于各種惡劣環境
●性價比高
●穩定性好
●無源精確測量
●使用方便、免維護
●簡易型體積小,價格便宜
產品應用
●紫外線強度預報。
●農業氣象。
●植物生理研究。
●太陽能利用。
●海洋考察。
●建筑材料老化。
●大氣污染等科學研究。
測量原理
1、分光譜輻射表感應元件是該表的核心部分，它由快速響應的繞線電鍍式熱電堆組成。感應面涂有進口高吸收無光黑色涂層，感應面為熱結點，當有陽光照射時溫度升高，它與另一面的冷結點形成溫差電動勢，該電動勢與太陽輻射強度成正比。
2、分光譜輻射表為減少環境溫度對輻射表性能的影響，分光譜輻射表裝有溫度補償線路，內罩為石英玻璃，外罩為精密冷加工磨制而成的有色光學玻璃。
3、分光譜輻射表輸出輻射量(W/m2)＝測量輸出電壓信號值(μV)÷靈敏度系數(μV/W*m-2)，每臺輻射表分別給出標定過的靈敏度系數。

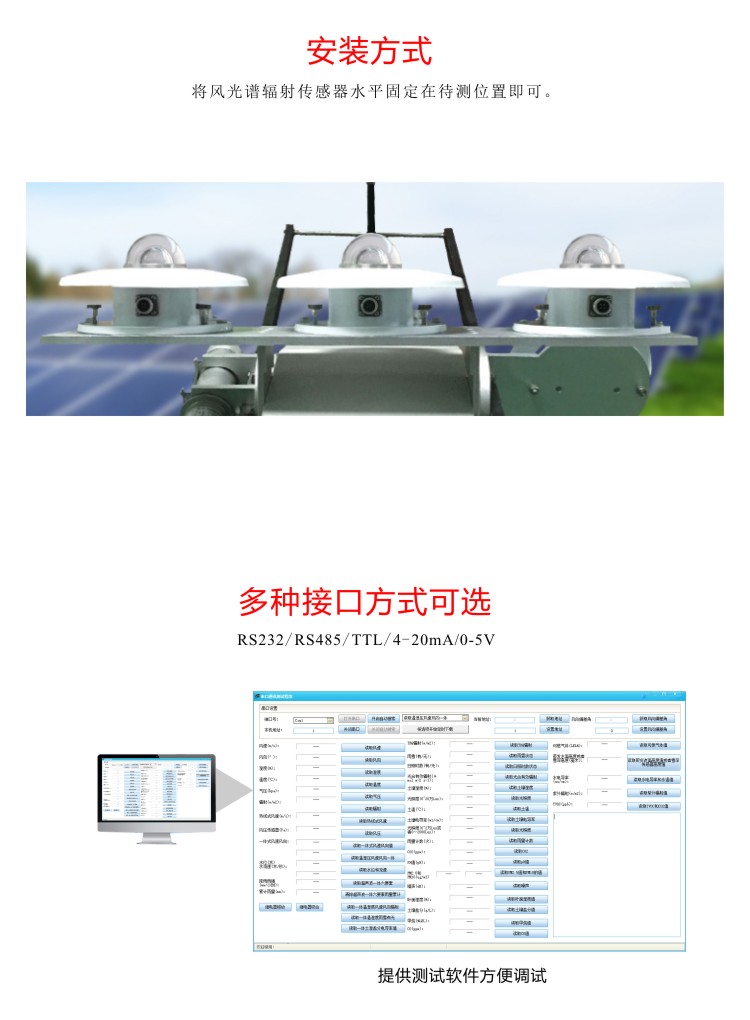

安裝與使用
安裝時應選擇周圍沒有障礙物，保證日出、日落的方位上無高度角超過5°的障礙物，并應避免出現陰影落在感應面上的現象。安裝時將該表的插頭朝北放置，先調水平，然后在固定。
1、石英罩表可以單獨測量大地總輻射量。
2、石英罩表（280nm）和JB400(黃)罩表同時使用,其測得輻射量之差即為紫外區輻射量，其中石英罩表(280nm)與石英罩表(320nm)輻射量之差為紫外B波段輻射量，石英罩表(320nm)與JB400黃罩表測得輻射量之差為紫外-A波段輻射量。
3、JB400(黃)罩表和HB780(紅)罩表同時使用,其測得的輻射量之差即為可見光輻射量。
4、在可見光區可增加CB500和RB600兩種表。
5、HB780(紅)罩表可以單獨測量紅外區輻射量。
技術指標
| 名稱 | 參數指標 |
|
光譜范圍 |
(WB280)濾光罩：280～2800nm |
|
信號范圍 |
0～2000W/m2 |
|
輸出信號 |
0～20mV |
|
靈 敏 度 |
7～14μV/W*m-2 |
|
響應時間 |
≤35秒（99%） |
|
內 阻 |
小于400Ω |
|
年穩定度 |
≤±2% |
|
余弦響應 |
≤±7%(太陽高度角10°時) |
|
方位 |
≤±5%(太陽高度角10°時) |
|
非 線 性 |
≤2% |
|
溫度系數 |
±2% |
|
工作環境溫度 |
-50℃～+50℃ |
|
工作環境濕度 |
0～100%RH |
|
重量 |
2.5kg |
維護事項
1、玻璃罩應保持清潔。
2、玻璃罩不準拆卸或松動以免影響精度。
3、定期更換干燥劑，防止玻璃罩內結水汽。
產品選型
|
編號 |
供電方式 |
輸出信號 |
說明 |
|
FY-TBQ-F5- |
|
|
分光輻射傳感器 |
|
|
5V- |
|
5V供電 |
|
12V- |
|
12V供電 |
|
|
24V- |
|
24V供電 |
|
|
YV- |
|
其它供電 |
|
|
|
V |
0-5V |
|
|
V1 |
1-5V |
||
|
A1 |
4-20mA |
||
|
A2 |
0-20mA |
||
|
W1 |
RS232 |
||
|
W2 |
RS485 |
||
|
TL |
TTL |
||
|
X |
其它 |
||
|
例如：FY-TBQ-F5-12V-A1:分光輻射傳感器：12V供電，4-20mA電流信號輸出 |
|||
